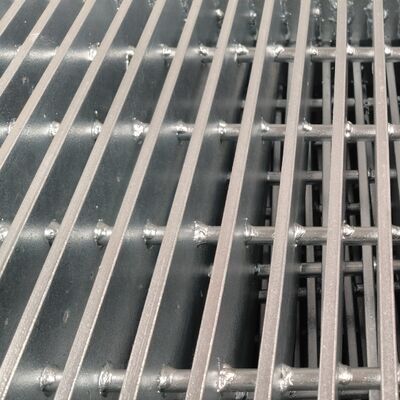

Тяжелая стальная решетка с 30 и 40 мм подшипниковой стойкой для тяжелых промышленных сценариев

1Спецификации

• Подшипниковый стержень: распространенные размеры включают 25×3 мм, 25×4 мм, 30×5 мм, 40×5 мм, 50×5 мм, 75×10 мм и т. д.; дополнительные типы - обыкновенный тип, зубчатый тип и I-тип, причем зубчатый тип рекомендуется для скользких районов.Стандартные размеры США, такие как 1' × 3/16", 1-1/4'×3/16' также доступны.
• Протяженность подшипника: от 12,5 мм до 60 мм, причем 30 мм и 40 мм являются наиболее часто рекомендуемыми протяженностями для промышленных сценариев;60 мм пич специально разработан для горнодобывающей промышленности, чтобы предотвратить минеральные брызги.
• Перекрёстные стволы: диаметр варьируется от 5 мм до 8 мм, с квадратными скрученными или круглыми стволами в качестве распространенных типов; ширина перекрёстных стволов 38 мм, 50 мм, 76 мм или 100 мм, среди которых широко используются 50 мм и 100 мм.
• Общие размеры: длина может быть настроена от 1 м до 12 м, ширина от 0,6 м до 1,2 м (настраивается в соответствии с потребностями проекта); допустимое отклонение: длина +0/-5 мм, ширина ±5 мм;неперпендикулярность подшипника не должна превышать 10% его ширины.

2Материал.

• Углеродистая сталь: Q235B и Q345B являются наиболее часто используемыми. Q235B имеет прочность на растяжение 370-500MPa и прочность на выход 235MPa, подходящий для общей тяжелой работы в сухой среде внутри и снаружи;Q345B имеет прочность на растяжение 470-630MPa и прочность на выход 355MPa, с на 50% большей грузоподъемностью, чем Q235B, подходящей для более сложных сценариев, таких как портовые терминалы и электростанции.
• Нержавеющая сталь: 304 и 316L. 304 нержавеющая сталь имеет прочность на растяжение 205MPa, с хорошей коррозионной стойкостью, подходящей для среды средней коррозии;Нержавеющая сталь 316L имеет прочность на растяжение 290MPa, отличная устойчивость к коррозии кислот, щелочей и соли, подходящая для суровых условий, таких как химические заводы и прибрежные районы,достижение 15-летней эксплуатации без обслуживания в коррозионных сценариях.
• Сталь с низким содержанием сплавов: высокопрочная сталь с низким содержанием сплавов является необязательной для экстремальных тяжелых нагрузок, что может значительно повысить местную сжатую прочность благодаря оптимизированной конструкции.

3Цвет.

• Горячее оцинкование: по умолчанию цвет серебристо-белый, светло-серый или светло-желтый; после пассивационной обработки можно получить такие цвета, как сине-зеленый, черный или желтый,имеющий отличную устойчивость к воздействию атмосферных условий и коррозионную устойчивостьПодходит для муниципальных проектов на открытом воздухе, мостов и промышленных объектов.
• Порошковое покрытие/краска: доступны различные цвета, в том числе тёмно-серое промышленного стиля, черное, светло-синее коммерческого стиля, почти белое,и предупреждающие цвета, такие как красный и желтый для специальных зонВнешние сценарии используют солнечно-устойчивые и антивозрастные покрытия, чтобы избежать выцветания, в то время как внутренние сценарии могут быть настроены в соответствии со стилем декора.
• Нержавеющая сталь натуральный цвет: серебристо-белый металлический блеск, без дополнительной обработки поверхности,подходящий для высококачественных коммерческих или пищевых производственных площадок, требующих чистого и коррозионно-устойчивого исполнения.

4. Применение

• Промышленные поля: нефтехимические заводы, электростанции, горнодобывающие зоны, заводы по производству автомобилей, логистические склады и т. д., используемые в качестве промышленных платформ, дорожек технического обслуживания,платформы поддержки оборудования, покрытия траншей и зоны эксплуатации тяжелых машин, способные нести динамические нагрузки вилочных погрузчиков, кранов и другого оборудования.
• Муниципальное строительство: мосты, эстакады, пешеходные дорожки, канавы для водоотведения, парковочные места и т.д., используемые в качестве пола, канализационных покрытий и лестничных проемов,с противоскользящими и коррозионно-устойчивыми характеристиками для адаптации к суровым окружениям на открытом воздухе.
• Специальные сценарии: портовые терминалы, прибрежные районы, районы химической коррозии, высокотемпературные мастерские и т.д.,настраивается в соответствии с экологическими характеристиками, чтобы обеспечить стабильную производительность в экстремальных условиях.

5. Ключевые параметры

• Погрузоподъемность: Статическая грузоподъемность колеблется от 1000 кг/м2 до 2000 кг/м2 для тяжелого типа и более 2000 кг/м2 для сверхтяжелого типа; равномерная распределенная нагрузка (UDL) ≥5 кН/м2,концентрированная нагрузка (CL) ≥ 20 кН, динамическая нагрузка требует дополнительной отметки безопасности 20%-30%; максимальная протяженность грузового класса (класса B) может достигать 1,5 м при CL ≥30 кН.
• Устойчивость к коррозии: толщина покрытия от горячего оцинковления ≥ 80μm, срок службы устойчивости к коррозии ≥ 15 лет в общей среде; 316L нержавеющая сталь может долгое время сопротивляться коррозии кислот и оснований;Пассивационная обработка может еще больше улучшить коррозионную стойкость оцинкованных изделий.
• Стандарт сварки: Принимает автоматический процесс сварки, прочность сварки ≥90% от базового металла, без дефектов сварки, таких как трещины и поры; поверхность поперечного стержня не должна превышать поверхность подшипника на 1 мм,и два конца поперечного стержня не должны превышать боковую поверхность решетки на 2 мм.
• Исполнительные стандарты: GB/T 700 (Китай), ASTM A36/A123 (США), EN 10025/EN 1090 (ЕС), AS 1657 (Австралия), YB/T 4001.1-2007 (китайский стандарт стальной решетки).
• Вес: рассчитывается в соответствии с плотностью материала и размером конструкции, как правило, 30-100 кг / м2, конкретный вес может быть настроен в соответствии со спецификациями.
